集成電路的性能和特性主要受到電路設計和制造工藝的影響?同時也與電路的工作條件?如電源電壓?環境溫度等因素密切相關?探針臺也是提供這些因素環境?達到測試目的?

為了確保集成電路在特定工作條件下能夠?qū)崿F(xiàn)最佳性能表現?通常需要遵循兩種使用規范￤工作保證范圍和工作保證特性?

工作保證范圍是指在保證集成電路發揮最佳性能特性的工作條件下所允許的范圍?包括電源電壓?環境溫度以及使用方法等方面?

而工作保證特性則指在滿足工作保證范圍內使用時?集成電路能夠?qū)崿F(xiàn)并保持的特性及其變化范圍?

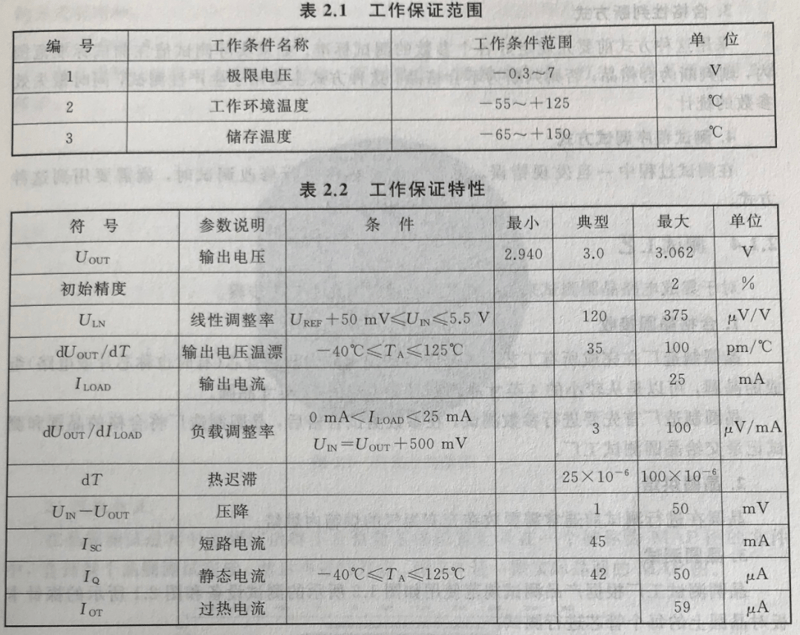

表2.1和表2.2分別展示了一款名為“電壓基準”的集成電路的工作保證范圍和工作保證特性?從這兩個表格中?我們可以看到一個電路的使用規范通常包括參數項?參數范圍和測試方法等幾個關鍵部分?這也是部分集成電路探針臺設計參數?

除了上述使用規范之外?還有一些其他規范在產品批量生產過程中被確定(稱為生產規范)?用戶在產品設計階段提出的規范(稱為用戶規范)?以及產品進行可靠性試驗所依據的規范(稱為可靠性規范)?這些規范之間的差異主要體現在測試系統的精度?參數溫度特性和參數穩定性等方面?

通常情況下?生產規范的要求最為嚴格?使用規范次之?而可靠性規范相對較為寬松?
